以电熔白刚玉(Al2O3≥98%)、烧结氧化铝粉(Al2O3≥98%)、工业氧化铬粉(Cr2O3≥99%)为原料。以锆英石粉为加入物，按一定颗粒组成级配，以亚硫酸纸浆废液做结合剂，在150MPa压力下压制成型。试样坯体在110℃温度下下燥4h，然后在1750〜1800℃温度下烧成。

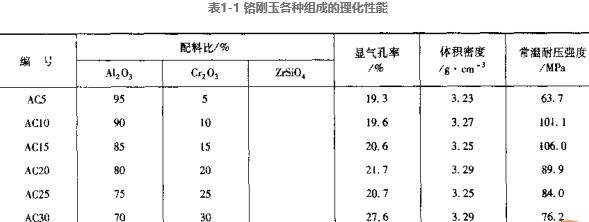

从表可见，Cr2O3含量在10%~15%，以固熔体（Al、Cr）2O3结合的熔粒耐火材料有较高的常温和高温强度。

添加5%的硅酸锆(ZrSiO4)可以改善铬刚玉树料的烧结性能，在显微结构中可以形成包裹几乎令部的ZrO2和玻璃相的铝铬固熔体和刚玉晶体，构成连续的网络结构，大大增强了铬刚玉砖的力学性能。
