混铁车的工作环境及如何使用耐火材料，下边小编就为你解决一下两个问题。
(一)混铁车的工作环境
混铁车装运铁水时，衬体会受到高温辐射、热冲击、机械磨损，还有渣和铁的化学侵蚀及重力作用等。当倒出铁水时，铁水冲击面的侵蚀更甚。倾动也使混铁车砌体遭受很大的动负荷，并且，混铁车是在高、低温交替状况下工作的，温差大，其间隔使用周期越长，衬体的损毁也越大。另外，混铁车在运输途中还承受连接和通过道岔等的冲击。
在三脱处理过程中，炉渣的碱度变化较大，从0.5变化到3.0以上，耐火材料的侵蚀也非常严重，加上搅动铁水的冲刷，以及间歇作业所造成的温度波动，在混铁车内衬，特别是渣线部位用耐火材料的损毁更加严重。
(二)混铁车用耐火材料

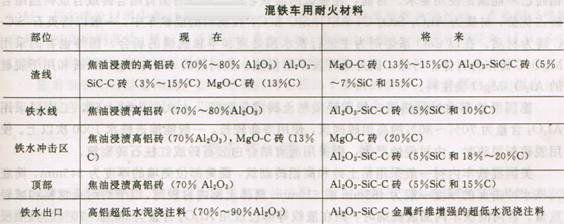

依据混铁车的工作环境，对其所用耐火材料的要求是耐压强度高，抗渣性好(既能抗酸性渣又能抗碱性渣)，抗热震性好，抗剥落性好，组织致密。一般采用的是粘土砖、高铝砖、浸渍砖、镁碳砖、硅铝质砖以及一些耐火浇注料和喷涂料等。如下图：  不进行脱硫的混铁车，国外一般采用烧成粘土砖或红柱石砖，大都经油浸。内衬的一般部位用粘土砖或普通高铝砖砌筑，受铁口和渣线区等易损毁的部位则用高铝砖砌筑，在运输高锰铁水时，使用刚玉含量高的高铝砖。为使衬体磨损均匀，应采用综合砌筑，如在磨损严重的地方采用不烧的红柱石碳砖，侵蚀特别严重的渣线用炭结合刚玉砖，在易发生氧化损坏的顶部使用烧成高铝耐火砖。
我国不进行脱硫、脱硅及脱磷处理的混铁车，一般以粘土砖及高铝砖砌筑。
