ASEA-SKF法所用钢包，采用的耐火砖有镁砖、镁铬砖、镁碳砖、镁白云石砖、高铝砖、高铝质耐火浇注料和耐火喷涂等。

在钢包渣线部位一般采用镁铬砖、镁砖或镁碳砖砌筑；其余部位用高铝砖或高铝质耐火浇注料作工作衬；永久衬一般用普通高铝砖或高铝质耐火浇注料。由于砖的质量提高、冶炼操作制度的完善和采用热喷补等技术，渣线部位耐火材料的使用寿命一般为20次左右；其余部位使用寿命为40〜50次，永久衬寿命为150〜300次，吨钢耐火材料的单耗从11kg降低到了4.5〜7.Okg。

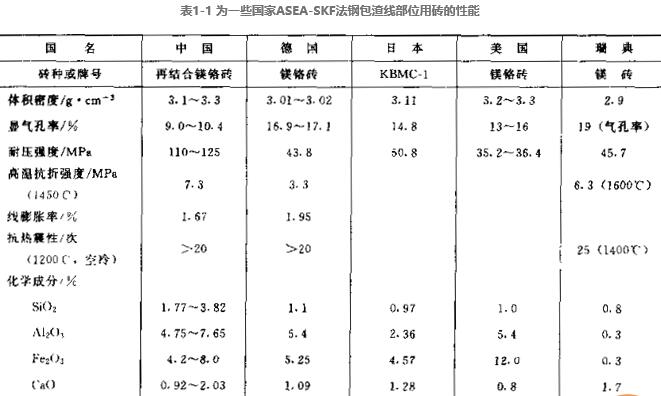

表1-1 为一些国家ASEA-SKF法钢包渣线部位用砖的性能。

钢包的尺寸有大有小，内部空间尺寸直径最大为4460mm最小为1545mm，底部直径最大4060mm，最小1360mm自由高度最大1000mm最小200mm，最大容量300吨至最小容量21吨。涉及的钢包类型有29种，同时有6种钢包整体浇筑技术。根据上述分析包壁工作层衬砖可以优化为适用于平砌工作衬的钢包竖宽楔形耐火砖、适用于竖砌工作衬的钢包侧厚楔形砖和适合于螺旋平砌工作衬的钢包半万能弧耐火砖三大类型，其所适用的直径范围应该在1545mm—4460mm之间，包壁工作层衬厚度在110mm—250mm之间。包底工作层衬厚度在160mm—500mm之间。而每种系列又有若干不同长度规格的耐火砖组成，既便于满足不同类型的包底的砌筑与调整又便于组织生产。
